2011年3月22日 星期二

Mono八部的彈性

這張振幅頻率響應還不差吧?
好吧,我承認這是作弊,這是1/3 octave smooth,比較平順,
換成解析度較高的1/6,
也還是不錯吧?
這是上回去老余家調整後的結果,沒經過DRC,純粹是原有器材調整。厲害吧?

怎麼調?
他的系統陣仗很大( http://www.my-hiend.com/vbb/showpost.php?p=97394&postcount=13 )
全都用mono後級,而且是八部!(這照片比較舊,我去時地上又多了幾部。)
主喇叭中高音、低音分開,再加上超高音、超低音,一聲道四部,二聲道就八部了。
後級分成二種,300B 18W及845 50W,全都是直熱三級管單端無負回授設計。
可以想見這前級也很獨特囉~要不然怎麼接?
啥牌子?都是名家許珍孝的作品哪~( http://www.my-hiend.com/vbb/showpost.php?p=105566&postcount=30 )

就因為拆成四路推,每路又都能個別調整gain,
藉由調整gain,以及超低音相位,便能調出這般的振幅頻率響應。

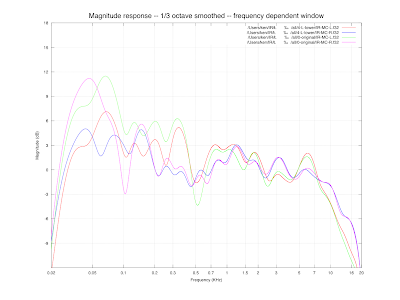

來與調整前比較,紅藍:調整後,綠桃紅:調整前。
分別約差了7及10dB。
看看調整後的重點,低頻部分,
相當平順的延伸到30Hz左右,突出的量約6dB,沒有連續大段的凹陷,算是相當漂亮。

這是高頻

到10K為止仍很平順,右聲道因為旁邊的電視反射因此比較高。
