台中廖老哥wu61 Altec A5 DSP分頻系統完成!

整整一年,這套Altec A5 DSP分頻系統終於完成,發展過程請看這篇

系統組成

  • 訊源與音樂資料庫:Mac mini
  • 遙控器:iPad
  • DSP分頻與空間校正:貓窩工坊DRCXover
  • USB濾波:貓窩工坊UF1
  • DAC:Mytek 8x192 八音路ADC/DAC
  • 音量調整:貓窩工坊ATT1-4
  • 擴大機:First Watt F3(超高音)、First Watt F5(中高音)、Arbiter PW-150(低音)、Rythmik FV15HP內建(超低音)
  • 電源處理:貓窩工坊大隔離變壓器 -- 1.2KVAx1 + 500VA x1 + 250VA x2

  • 喇叭單體:超高音Fostex T500A MK2、中高音Altec 288 16G、低音Altec 515、超低音Rythmik FV15HPx2
  • 中高音號角:Altec 311-90度
  • 低音箱體:廖老哥自製開放背板型
分頻點

  • 超高音:16KHz/6階,反相
  • 中高音:高端17KHz/4階、低端400Hz/8階,反相,提前66個sample時間差
  • 低音:高端600Hz/6階、低端無
  • 超低音:50Hz/12階,相位0度


分頻後喇叭前實測,右聲道,不含超低音,
(這些圖看來很無趣,但,若你要認真搞好喇叭分頻,這是重點!功夫都在這裡)

低頻段測量結果已受空間影響,主要是地板反射,
極低頻端乃是因為箱體為開放背板,背波與面波融合自然衰減,
整體成果相當平順,

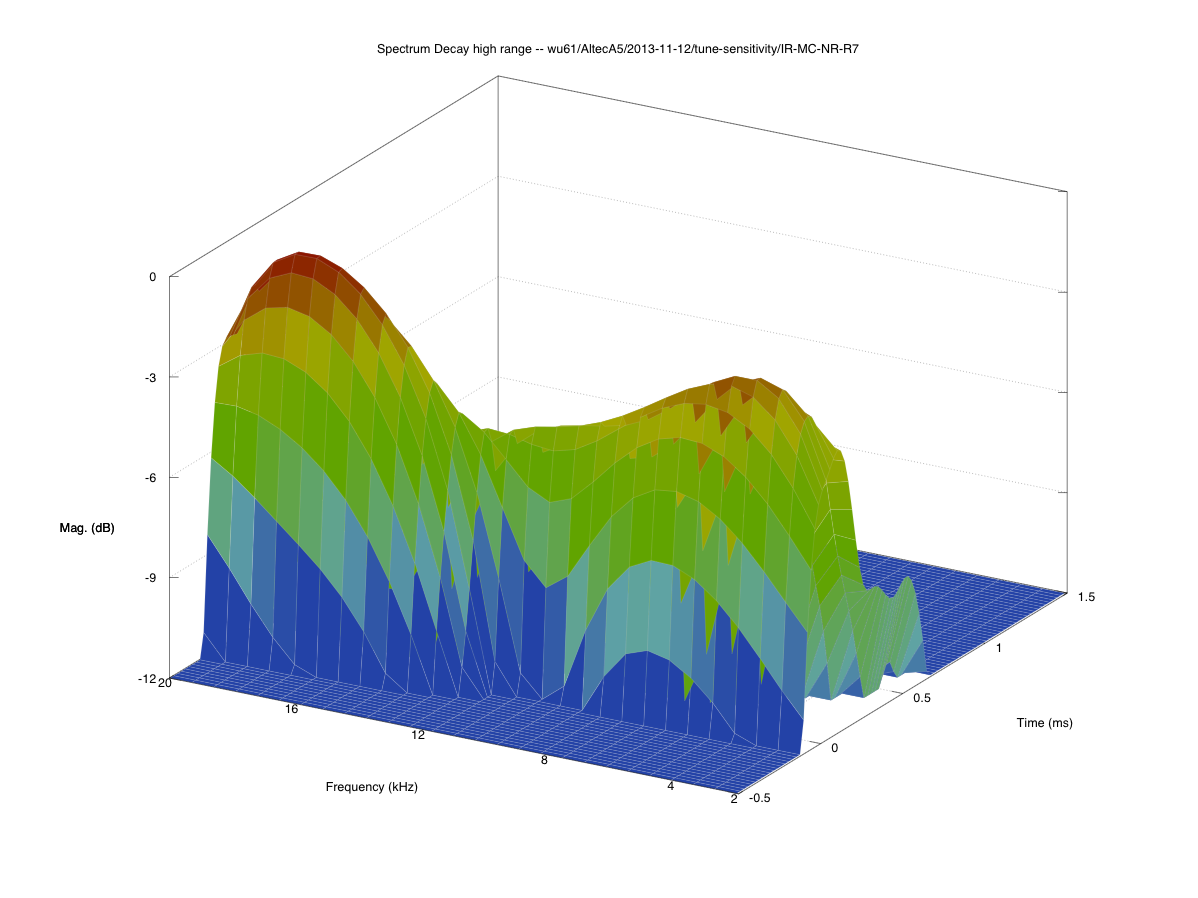

瀑布圖,這能更精準的看出分頻處二單體的音波時間差(換句話說,相位差),
這張能看出超高音略超前,後來在聆聽位置測量時修正delay數值;

如前所述,頻率越低,受空間影響就越大,看來就會凹凸不平。
 聆聽位置實測,含超低音,紅:左,藍:右,
極高頻因為二單體行程差在聆聽位置與喇叭前測量略有不同,因此微調delay數字,
空間效應出現,因此中頻出現凹陷,這該是地板反射導致;
 極低頻無法避免空間效應,因此僅針對聆聽位置調整超低音分頻,無需於喇叭前測量。
全頻段長時間響應定然受空間影響,縱使廖老哥這空間已砸下數百萬處理亦然,無可避免,必須使用DRC
DRC校正前後,左聲道,
校正後整體相當平順。

系統各部價格
  • Mac mini NT$19,400
  • iPad NT$12,500
  • DRCXover 40000*4 + 35000 = NT$195,000

  • UF1 NT$5,000
  • Mytek 8x192 + cable  NT$120,000
  • ATT1-4 NT$80,000 (三組單端輸出、一組平衡輸出)

  • First Watt F3 NT$84,000
  • First Watt F5 NT$90,000
  • Arbiter PW-150 NT$35,000

  • Fostex T500A MK2 31000*2 = NT$62,000
  • Altec 288 16G NT$??? (古董價...)
  • Altec 515  NT$???(古董價...)
  • Altec 311-90度 NT$???(古董價...)
  • 自製箱體 NT$???

  • Rythmik FV15HP  50,000*2 = NT$100,000
總價NT$80萬以上
空間工程費數百萬...

喔,漏了談聲音,
非常驚人!細節、解析力超凡,跑過上百樂迷家未曾聽聞如此豐富的細節,雖然說DAC並非等級很高,但呈現的細節不禁讓我認真思考,一般喇叭的被動式分頻電路到底造成多少損失?
事實上,中音與低音單體都是老古董,諧波失真量遠比現代單體高,細節卻能大勝,可見得分頻電路之影響不能小看啊...
另一方面或許是用上四組擴大機,互相干擾小;

再來,速度極快,這也是因為沒有被動式分頻電路的損失,那些體積超大的電感電容當然離理想值很遠,加上中音又是振膜只需微動就能發出極大音壓的號角,相較之下,所有其他喇叭都顯得慢了點啊...

音場又深又遠,老哥這空間這點本就佔便宜,加上超低音後,音場深度幾乎放大二倍!無超低音只隱約覺得音場後緣,加上超低音這後緣就很明確,而且側面外緣也出現了。
而這超低音只負責40Hz以下,幾乎與音符無關,這也驗證了這幾年我的觀察所得,欲呈現完整音場,40Hz以下有其必要;
一開始老哥就堅持一定要加超低音,老哥混音響圈沒幾年,聽的也不算多,卻有這般卓見,果然一生的成就非偶然啊...
原本打算用的是Rythmik的雙15吋超低音一對,台灣沒,只好在美國買,卻又遭逢改版,一波三折拖拖拉拉,最後還是用單15吋一對;
喔,老哥的一些老朋友來都嫌沒聽到超低音的聲音...哈...他們所謂的聽到,就是那種轟的亂七八糟的駐波啊~聽不出來,關掉卻又大大損失才正確哪~各位老人家...

缺點?
複雜音樂大音量時還是會有點亂,這可能是喇叭單體的失真,畢竟是老單體啊...諧波失真實在不低,但小音量時其輕鬆自然這優點又不可磨滅,喇叭實在無法求完美,一開始就決定用Altec A5,就得接受其缺點,享受其優點囉~
另一方面,可能是DAC與後級擴大機電源不夠乾淨充足,DAC有空再慢慢改...
