ATT1 for 台中Joe

萬事俱全,只等箱子...

終於...拖了二個月...唉...一言難盡啊...
這次刻上字樣,其實我不喜歡搞字樣,介面若設計的夠直覺簡單,實在無需文字贅述哪...
這次箱子放大不少,左右各加20mm,深度也加40mm,為了塞進電源~
原本想法是電源雜訊大,離ATT1遠些比較好,但買來買去,便宜的電源都太爛!受不了,還是乖乖用15W的模組,這模組不適合外置,就乾脆塞進箱內;
當然啦,得要加上鋁片隔離。

訊號線看來不起眼,其實是佑昇105。
這隻輸入與輸出都是RCA(廢話,輸入只有RCA難道輸出XLR嗎?)
預先撕掉些保護貼以免顧客要撕不便,如此外觀看來難免有點醜...

這次順便做個重要實驗!
噹噹~金色面板~
不只如此,其實這是雙層面板設計!
外層可以換顏色,而且刻意設計成階梯狀。
還有一招,透明面板!
上面那張金色面板其實是內面板啦~二者疊起來就長這樣,
不好意思...保護貼還沒撕...等顧客撕下來再拍照吧...
透明外面板刮傷也不顯眼,高興還能換一張新的~


這設計的構想是因為彩色壓克力少有10mm厚的,5mm就很普遍,但太薄了,強度不夠,為了解決這點,就來搞雙層面板;
另一方面,這面板得車階梯孔給三個開關用,改成雙層面板就不用車,直接利用內外層切割差解決,更省工啊~

因此,爾後,貓窩產品(UF1.1除外)的面板可以挑顏色!外面板也可以是透明板!
至於有那些顏色?金、黑、正紅、酒紅、桃紅、桃紅金蔥、橙、正黃、鵝黃、蘋果綠、蘋果綠金蔥、寶藍、淺藍...夠多吧?

喔,大隔離變壓器有強度考量,要搞彩色面板,得要在原有10mm厚黑色板上外加,因此總厚度會增加,若還要加透明板,那就變成20mm厚面板囉~

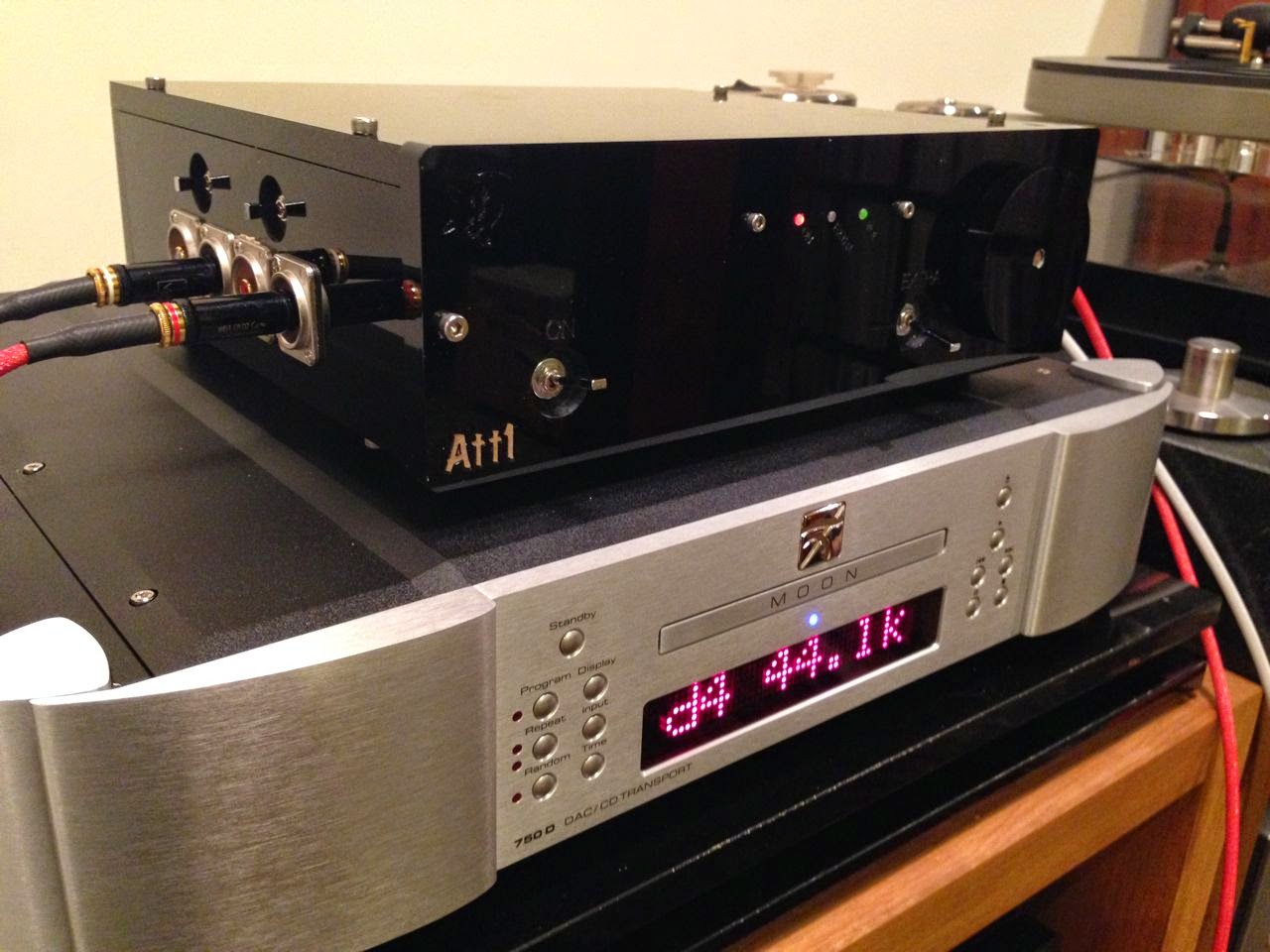

裝機~取代Joe( http://www.miaofoundry.url.tw/phpbb/viewtopic.php?f=7&t=3438  )原本的GRAAF的前級,
那,這個系統音量得衰減多少呢?
聽DG的交響樂約7.5dB,聽Jazz約15dB,可以想見若是加上前級的放大會需要額外衰減很多啊...
GRAAF可以調整成低gain,但與ATT1少量衰減相比全面性細節還是差非常多啊...
這天再聽Joe喜歡的Philip Glass的現代樂,DG發行!
順便玩玩WBT頭 vs SwitchCraft頭比較,再加上貓窩的AC1300電源線。

順帶一提,ATT1的輸出可以改成二組並聯,
以我的應用而言,XLR給Amp180,RCA給Velodyne Direct Drive 12超低音;
要接雙擴大機當然也可以。
