ATC SCM7二個位置測量比較

前陣子認真搞定腳架,SCM7由原本站在右邊FB1上,改成坐在腳架上,高度差39cm;
水平也移動25cm,變成離牆比較遠,側面也多了FB1反射;
來看看這般位置差異對頻率響應的影響,右聲道,

先看圖最左側,低頻段,100Hz以下幾乎沒差...低頻主要由駐波決定,這與測量點,也就是聆聽位置有關,所以說,不動聆聽位置,就算你喇叭搬移了39cm/25cm,低頻也是沒啥差別;
100~3KHz這中頻段變動最大,25~39cm,約當871~1360Hz的波長,以間接音與直接音的行程差來看,該看到1/8~4倍頻率,約110~5KHz,一如圖上所見;
再看看左聲道,
走勢類似,這圖是以3~7KHz平均值對齊,若對齊低頻鋒值,差異看來就更小,
那,高音呢?高音有擴散角度限制,擺低更接近聆聽位置,應該比較好吧?
紅:高位置,藍:低位置,

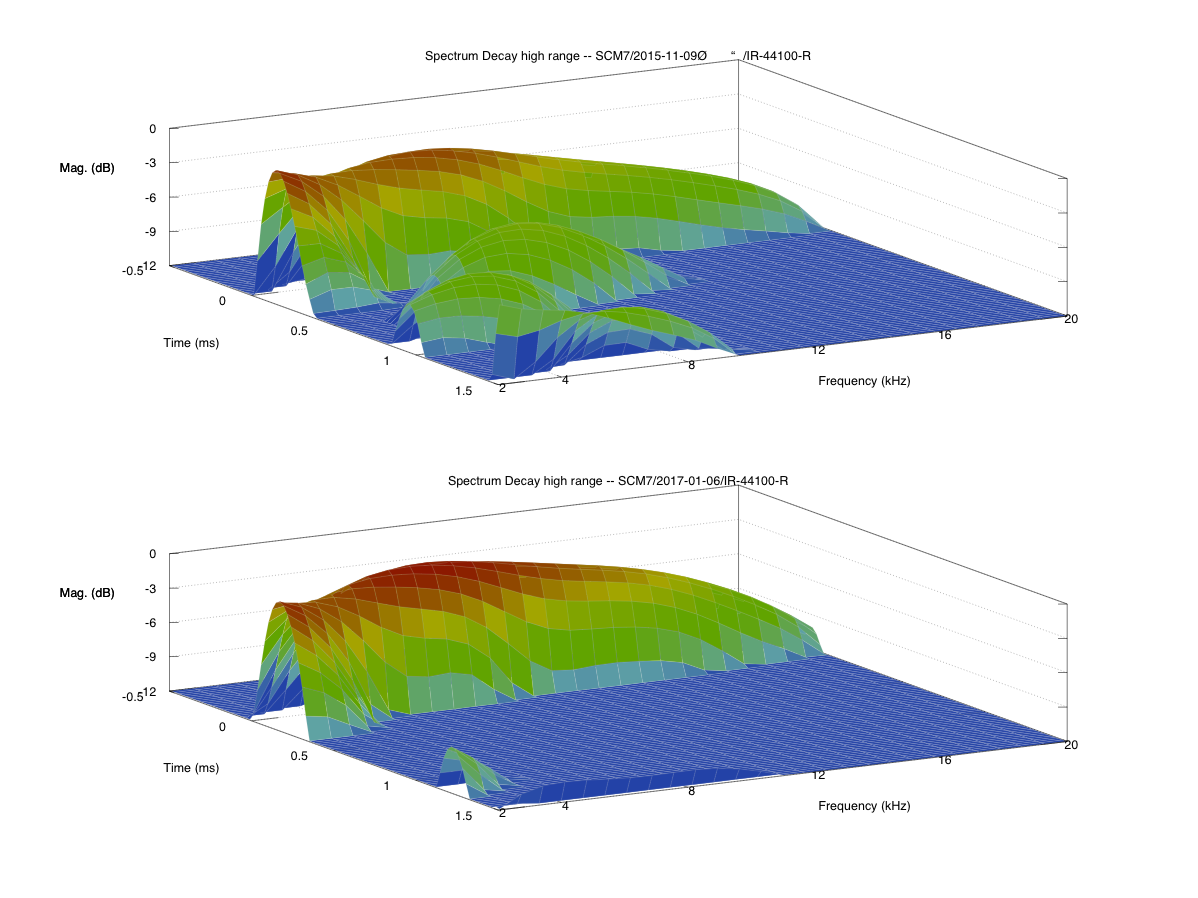

這看來怪怪的對吧?因為高位置有一波極近距離的間接音,看瀑布圖就知道,
這間接音與直接音互相干涉,看來就變成梳狀波形;
至於這間接音怎麼來的,我也記不得當時測量時有啥會造成這反射,本以為是側牆,但左聲道並沒有側牆也類似,該是聆聽位置附近...

再回來談高音擴散角,
這圖可以看見高位置的高音掉的比較快,低位置比較好,大概差了2~3dB。

當然啦,這般凹凹凸凸的頻率響應最後還是得靠DRC校正,來看看DRC校正後比較,
高位置在2.2KHz處比較差,DRC校正可以做到完全拉平頻率響應,但會冒出負面效應,因此實際作法是盡量拉高校正量到負面效應可聽聞之前為止。

DRC看這邊http://www.miaofoundry.url.tw/products-and-services/DRC/
