我去拜訪時，開唱的是Altec A5，外加Jensen RP320超高音，再以JBL4345充當超低音，而A5的中低音部分其實也不是原廠單體，暫時以一對JBL單體頂替。
四路分頻怎麼做呢？
用一隻三路的主動分頻機（就是中間那隻滿是轉鈕的，記得是Pioneer...）加上4345的低通組合而成，
喔，左邊那Yamaha D2040還沒開唱勒...
先來談談超高音吧（之前發表在此 http://www.myav.com.tw/bbs/showthread.php?threadid=20449600&pagenumber=0 ）
原本超高音是擺在A5號角正下方，就在中低音箱前緣，
測得impulse response相當怪異，
改看1ms以內的振幅頻率響應
喔，了解，位置不對啦～
超高音與高音發聲位置離聆聽位置的距離不同，導致超高音先到，高音後到，impulse response後面那根是高音發出的直接音啦～
換個位置，拉遠些，
照說該擺在高音壓縮驅動器上面，但會被號角擋住，只好勉強擺在角落。
再測一次
這不就好多了？
與移動前比較看看
振幅頻頻響應就接的起來了。
再看看最初的設定有無超高音的比較
紅色（有超高音）往左移動（提前）就與藍色相同囉～
可見得確實是時間軸問題。
這張是最後的設定高頻瀑布圖
很明顯高頻先出來，中低頻慢一步，
展現在振幅頻率響應上就是梳形濾波效應
看看最後的整體振幅頻率響應再測一次
時間差大約0.8ms，等於27cm行程差，符合實際移動量。
可見得確實是時間軸問題。
這張是最後的設定高頻瀑布圖
展現在振幅頻率響應上就是梳形濾波效應
其實中低頻也沒接好...
都交給DRC處理...
既然是四路主動分頻，那也得要四隻stereo擴大機，
既然是四路主動分頻，那也得要四隻stereo擴大機，
記得是ARC D400、Jadis Defy、ESTi 300B還有隻2A3。
前級則是ARC SP11。
測量時很妙，二側的間接照明燈不住的共振，此起彼落，交相唱和啊...

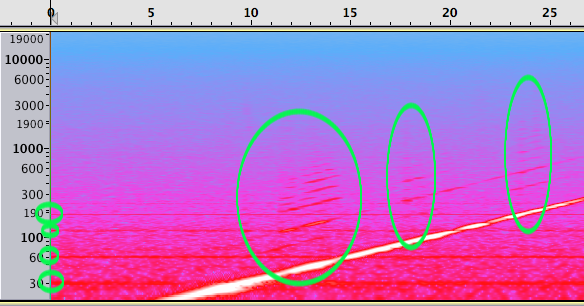

這是錄音檔的spectrogram
右側那三個大圈內就是共振激發的各頻段諧振。
後來主人家以擴散板頂著應付這問題。
順道看圖上左側那四個小圈，30、60、120、180Hz，看來是交流哼聲，貫穿整個頻段，管機嘛...搭上高效率喇叭難免...
這麼大的空間的特性如何？來看看impulse response
左側那個圈內該是座椅前的矮桌造成，接著隔了很久，才又有比較明顯的間接音，
空間大，座椅又離背牆近2m，便會如此。
大空間比較好聽，就是這道理。
來看實際上人耳比較敏感的中低頻
除了13ms那群之外，其他都很低，空間大又離牆遠就是佔這個便宜；
13ms那群可能是聆聽位置背牆造成的間接音。
由以上二張圖，如何改善這空間？
我會建議先移除座位前的矮桌（這是最普遍的問題...一般人擺在客廳那敢去動那張桌呢...nzmackroc這是自己專用的音響空間，高興怎麼動就怎麼動啊～），
再於聆聽位置背牆加上吸音或擴散，那加上的材料的作用頻段呢？
這該看瀑布圖，中頻段
二聲道類似，但左聲道嚴重的多，最嚴重的頻段在1.6K~2KHz之間，一直往下延伸到600Hz左右，甚至更低。
因此以一般約12cm深的擴散板應該能壓低不少，其實單是用厚打摺布簾也該有相當的效果，至少最嚴重那段應該能大幅吸收，只是背後吸音重比較容易聽來覺得悶了些...
再看低頻
緩緩消散，拖很久，一波波間隔比較大，這就是空間大的缺點囉～
看瀑布圖更明顯
極低頻振幅本就不算高，消散的速度更是慢...
這是因為空間大，音波一來一回往復耗費的時間長，被牆面吸收的次數少；
由另一個觀點便是大空間的低頻振幅頻率響應可以延伸的比較低，但這可不是乾淨或者說沉的低頻勒...
看振幅頻率響應低頻段，
右聲道（藍）似乎不錯，延伸的相當低，
但若是看瀑布圖
第一波由100Hz就陡降，振幅頻率響應上那25Hz的峰值，其實是累加上後面拖著那段尾巴的結果...
換句話說，聽慢速的管風琴不容易聽出問題，但，聽快速的bass撥彈與爆炸聲就會顯得慢。
最後來看看那對WATT + Puppy，主人家說
照片中的WATT Puppy曾過鹹水陪我在紐西蘭呆10年，告老還鄉已全身脫皮!我不解WILSON防繞射為何要用泡棉，老如AR及DUNKEN都早用羊毛氈了，最毛的是換原廠泡棉簡直是搶錢!我就用手指慢慢推，配除膠水，硬是把原鋼琴烤漆還原，光可鑑人!高音再圍以羊毛氈，如此就青春永駐了!
新一代的W/P跟我換我都不要!
