沈浸在音樂之中...貓窩工坊DRC: Project -- DacAmp2

這篇是DacAmp2的發展過程，原發表於 http://www.miaofoundry.url.tw/phpbb/viewtopic.php?f=4&t=7222

DacAmp1做了九個月，改了又改，最後決定暫且擺著，
因為成本太高...價格太高...
擴大機換掉，改成50W，功率減半，價格大幅壓低！變成2/3。

這麼改嘛，因為貓窩想做的還是大眾市場，針對那些愛音樂但不想花時間研究音響的樂迷，
一對LALS Neo-Classical 8，一隻DacAmp2，加上Mac與DRC，二十萬以內搞定，還夠加上一隻隔離變壓器IT-S1，貓窩再附贈Canare線；成果絕對滿足多數人的要求，聽啥類型音樂都不差～

至於泡很久的音響迷嘛，當然是直上DAC2與Amp180囉～
總計二十二萬五，對音響迷來說真是小錢啊...是吧？
聲音？免費到府試聽！歡迎聯絡貓窩～保證聽啥音樂都精采啊～

DacAmp2電路已經確定，正在進行layout...
這次會儘速進行，不遲疑！

擴大機部分零件確定，layout大致擺好了

擴大機部分差不多完成...

每次layout都是在review自己對電路基本原理的理解...

板上空間夠，多塞了四顆大電容，當做option，搭配附類比輸入的版本。

散熱片到了...

加上插座與relay 3D物件後發現，衝撞了...只好調整...又搞了一整天...

電容到了，其實還有一大堆零件...多到懶得拿出來拍...

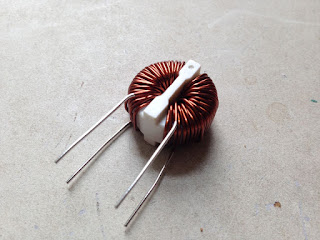

單是進樣品確認footprint就花上萬...

決定裡面加上UI1囉～加在裡面當然比外加要便宜，省個盒子、電源，DacAmp2主攻入門級，得盡量壓低整個系統售價。
至於當初Dac2為何沒加嘛...因為那時並未預期人耳會那麼敏感囉...
反過來說，就是DacAmp2是集Dac2經驗之大成壓低售價的成果哪...

關於UI1看這邊 http://miaofoundry.url.tw/products-and-services/UI1/

DacAmp2的雙重地線隔離，

切成三區，USB、數位、類比。
實際上不只切三區，DAC IC還要切數位、類比，擴大機與DAC間也要切開，二組類比輸入也要個別與DAC切開，七組穩壓的輸入、輸入也要切開...
聲音好不好的重要因素之一就是雜訊夠不夠低，所以才要切那一大堆ground區啊...

初版完成！
再來還要在沒用到處鋪上ground壓低雜訊，再來review，整個檢查一遍。

layout review到電源供應，來個大翻轉...
擴大機的電源供應可以縮短20mm，最後的trace寬度也變成二倍，聲音能不能好，就在這些細節上啊...

搞一整天，完成右聲道...

這layout到底在搞啥呢？
說穿了，就是如何讓電源最穩、雜訊最低，又得兼顧生產便利與箱體機構限制。

右聲道也改好了，

再來，挪出的空間又能縮短音量控制部分的電源路徑...

變壓器到，下一隻電壓會稍微拉高些。

大挪移完成...
零件總數還是破700！

初版完成...

再改...

DacAmp2丟出去洗板子了～一週後回來。
同時又發出二張電子零件訂單、一張變壓器訂單、一張機箱訂單，全部合計超過NT$四萬五...
加上之前的零件訂單，開發個DacAmp2至少得先付出NT$八萬...

好大一片板...

開工

穩壓電路測試中...

穩壓電路二倍負載測試中...

音量控制的穩壓電路二倍負載測試中...

喇叭保護電路測試...

箱子到了...

輸出入

擴大機背面

擴大機部分開唱囉～
再來補滿電容，這部份就完成。

擴大機部分完成～
總電容量超過15萬uF！

聲音呢？聽了數小時後，該算放開了，中高頻細緻透明，與Amp180相去不遠，該有八、九成實力；
低頻就...沒辦法，受限於50W功率，力道與音場都差Amp180一截，大約六、七成而已；
推靈敏度超低的ATC SCM7，加上DRC補償需要更大的功率，音量催到底時，樂團齊奏、大鼓猛敲輸出就過荷囉...喇叭保護器介入，斷開...
算了算電壓，沒錯，正好超過全功率輸出囉～

不過呢，整體而言，這佔DacAmp2一半以下價格約NT$四萬的擴大機該端得上檯面，貓窩不會臉紅。

DAC部分也開唱囉～
再來是音量調整。

音量調整也完成了，基本款功能ready。

既然DacAmp2基本款功能完成了，可以大致介紹一下了，
這隻當初的發想是為了壓低價格，所以將DAC與擴大機做在一個箱子裡，省下箱身、變壓器、訊號線的價格，以便以較低價格求得較好的聲音表現；
DAC後面沒擴大機根本沒用啊～何不將二者合一？

後來呢，想到，若顧客裝在家裡，想說，我有好擴大機、好喇叭，看電視時能不能用這喇叭發聲？聽來輕鬆很多啊～

合理，於是額外加上二組RCA輸入，也可以拿來接手機/pad；

這RCA類比輸入算option，價格會稍高些，基本款不含這個；

至於為何不用平衡XLR？拜託...就是要壓低價格，還搞啥平衡啊？

而且，請問，DAC都在裡面了，你是會有啥東西會有平衡訊號可以接過來？為了沒意義的規格拉高價格太呆了...非貓窩所為。

這板子面積不小，正反兩面都一堆零件；

其中2/3是DAC，佔的成本也差不多是2/3（沒錯，DAC的成本比擴大機高，擴大機電路其實很簡單...）；

DAC這部份用上了之前貓窩DAC2累積的經驗，數位/類比之間隔離與USB隔離（yes，UI1也包進來了～壓低價格），layout也盡量減少類比與數位間的coupling；

當然也用上最重要的re-clocking，不過受限於價格，沒用極昂貴的石英震盪子；

類比部分電源也只有二組，沒搞四組，但仍舊照規矩，盡量補強每個組件旁的大大小小電源濾波，電源乃音響之本啊...

擴大機部分更是一句話，電源做好就是了，擴大機的工作就是輸出足夠的電壓/電流；
這部份核心是現成的IC型擴大機模組，50W/8ohm，80W/4ohm；
這功率不算大，但足夠多數家用聆聽，只有如ATC這種靈敏度超低的喇叭再加上貓窩DRC補償需要更大功率的組合下，才會在整個樂團強奏時功率不夠，一般運用都相當夠；
就算是用ATC SCM7唱鬼太鼓也是有模有樣，絲毫不亂，只是力道略差一點而已。
除了功率不大這弱點外，用IC好處多，例如，完全不需要搞啥功率晶體特性配對，生產時一次搞定，當然特性都相同；功率晶體與其driver還有溫度補償電路都封在一起，溫度同步變化，最合理想；體積小、訊號路徑短、雜散電容/電感很低，因此頻寬大，雜訊低；
而且，這東西可是世界級大廠砸大錢找頂尖工程師用一堆貴死了的設備搞出來的啊～
敝人這輩子大概都不可能做出特性這麼好的電路來...
當然要拿來用囉～而且，比自己用一堆零件兜便宜。

那，聲音如何？
剛做好一天後，認真的聽了一小時，聽我常用的那些DRC測試曲，
滿意！一切如同預期！
DAC部分有效的隔離雜訊加上re-clocking讓聲音顯得非常沈靜、清晰、細緻，音像凝聚、穩定，當然這也是因為擴大機的失真、雜訊低到能展現這些特質；
音場層次分明、深遠，但因為擴大機功率比較弱，DAC的電源也沒搞到瘋狂的程度，音場後緣並不明顯，這也本在預期之中，無需在意；
全頻率頻率響應聽來很完整，極高頻很清晰，唱鬼太鼓也能明確的推出40Hz，只是力道受限於功率比較弱而已。
整體而言，貓窩對這DacAmp2絕對有信心。

喔，價格嘛，基本款大約NT$七萬五～八萬，尚待精算；
加上類比輸入款約九萬。

這第一隻樣品我帶回台南囉～想聽聽的招呼一聲。
預計待到9/20或23。

類比輸入介面也完成囉～改掉程式的bug與電路設計上有個弱點就搞定了。
這二組類比輸入加上RCA輸入也是遙控器切換，電路以solid state relay切換，不用電磁relay，避開relay接點容易影響聲音這麻煩。

好啦，DacAmp2全功能都完成了，再來還有一項額外能改善聲音的再抽空測試，
最近聽個幾天看看是否有啥要再動的，接著要安排發表會了，
台北該還是LALS，其他地方有請各位樂迷幫忙囉...

要試聽也請招呼一聲～
