沈浸在音樂之中...貓窩工坊DRC: 吾等樂迷之十七 -- 台北Kyle鍾

這次的主人家Kyle可是個科班設計喇叭的專家耶～當年在學校時的研究題目是小尺寸平面振膜喇叭，

這當然不能算是HiFi等級，主攻的市場是電視附掛的喇叭。
無論如何，總是比我們內行太多了～看看他家的演進過程，有不少值得學習的喔～

Kyle家我去年就去過，當時的測量結果發表在這篇（ http://records2ear.blogspot.com/2012/02/dynaxsf-vs.html ）

（這照片中的喇叭已非我去時那對，不過仍舊是Dynaudio的小傢伙。）
喔，話先說在前頭，Kyle強調，他是為求聲音好，不計房間美觀啊～

這照片中的系統嘛，該算是踏入HiFi領域的第二套，
喇叭是第二對，擴大機之前是DA&T，接著就直接跳到Ayre！真是驚人的手筆...
那篇討論後，天花板便改成輕鋼架形式，以便多吃些高音，

Kyle說，原本在房間內往外喊人很輕鬆，加上之後就得要刻意大聲喊...實在夠誇張...
這輕鋼架上面擺的材料有三種：玻璃纖維棉板、礦纖板、保麗龍擴散板，刻意選不同材料組合，壓低殘響效果不錯。

器材也大搬風，全換了！

（這時正在試大隔離變壓器 http://records2ear.blogspot.com/2011/08/blog-post_27.html ）
側牆原本是擴散板，改成一大片厚重的玻璃纖維棉外繃玻璃布以防止纖維外漏，

這目的是？
當然是查過吸音係數，這玻璃纖維綿能吸收夠低的頻段，而且面積夠大（對較低的頻率）。

效果如何？
來看看右聲道對比，這是初次去的樣子

這是我再次去的樣子

看看瀑布圖高頻段，上（舊），下（新）

喔哦...8KHz左右似乎吸收率不太好...
我猜問題出在那泡綿表面包的布，那也是玻璃纖維棉，指甲輕刮聽來相當響亮，我想這對高頻的吸收率不太好...
第三次去時，又小改成這樣

再看看差異，上（第二次），下（第三次）

你看，這不就消下去了？
鄉親啊，認真看圖的人有福啦～這都是Kyle自己讀我給的圖，自己推算搞定的，完全沒和我討論勒～

此外，背牆也變動，初次

變成這樣（再次）

聆聽位置往後退了些（喇叭大了好幾號...）
第三次

這該主要是材料調度，我倒是會建議背牆也擺上側牆那種泡綿，多吃點低頻。

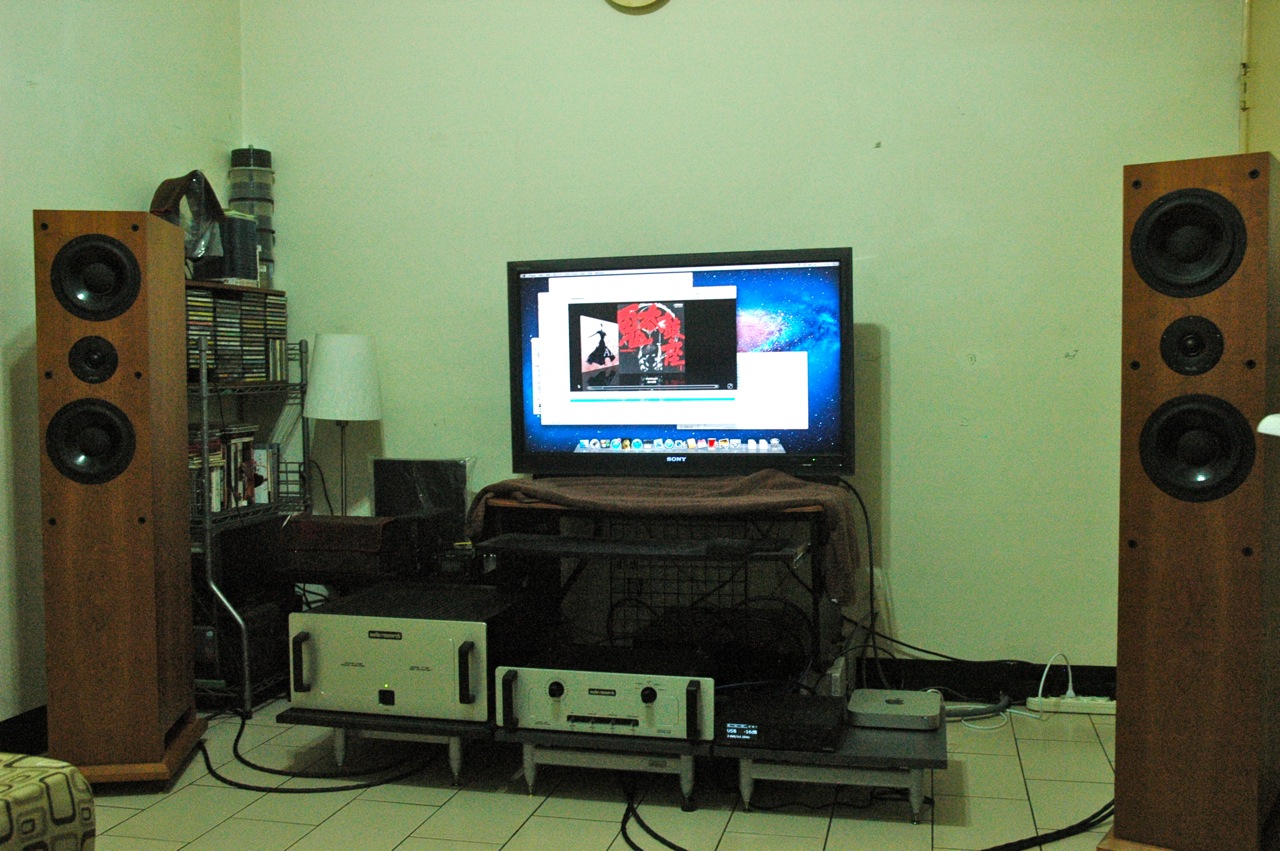

回頭看器材，最大的變動當然是喇叭換成ProAc Response D38，

這喇叭不能算大，但在這小小的臥室裡，低頻已經足夠造成大問題囉～
Kyle實在被轟的受不了，只好拿泡綿塞住底部的開口2/3，來看看塞（藍）與不塞（紅）的比較

3~6dB的差異！還真不小啊...

來看看impulse response中低頻段

大約15ms以後差異比較明顯，這差異隱約可見其低頻成分。
改看能量圖

先看綠色圈，約25ms以後塞孔會好不少，25ms？怪怪，這等於8.5m的長距離耶...
喇叭單體的背波傳到箱底開孔後再傳到聆聽位置應該也不致於有8.5m那麼長啊...這不知是啥道理...
再看桃紅色圈，大約8ms起，塞孔反倒比不塞孔糟，
這或許是因為喇叭背波在箱內迴盪的量比較高造成的...

第二次去的目的是再度驗證DRC，原本Kyle希望一次搞定，直接裝機，為此還先賣了Yamaha CD player，暫時以Airport Express頂替，

遺憾的是，Audiolab M-DAC缺貨！
只好先去測，當做再度驗證，來看看DRC校正前後的差異

除了低頻駐波大幅壓低，讓聲音入耳以外，最大的改善在中頻段振幅，Kyle的說法是沒校正前薄的要命～

那天我在算DRC參數時，就讓Kyle玩隔離變壓器，聽聽效果如何，
當時聽陳昇的恨情歌時

一開始鼓皮那特別的喳聲出來時，覺得實在衝的要命啊...
我猜大概又是分頻電路造成的高頻提前效應，DRC算完上線後，果然就自然了，這是校正前後的相位圖

校正前高頻提前了360度以上，校正後就平了。

那天試的是大隔離變壓器，這隻內含三隻，分別給DAC、前級擴大機、後級擴大機，全插上，加上DRC，聽來真是美好；
全拿掉後，有DRC的加持聲音依舊平衡，但，就是覺得挺平淡的...
好，但是沒好到值得贊聲的程度；
接著，一隻一隻插回隔離變壓器，M-DAC先上，有些改善，比較穩定，
前級擴大機再上，喔，差真多，高頻終於復活了！整體已經相當不錯，
後級擴大機再上，嘿，動態與音場跳一級！

哎，我說，電源一定要處理啊！

(Audio Research LS16 Mk2)

(Audio Research VT100 Mk2)

上回臭酸石頭說，Audio Research原廠用的也是隔離變壓器。
這也驗證M-DAC電源確實夠扎實，有無隔離變壓器的差異最小。

第二次去的一週後，Audiolab M-DAC終於到貨，再去一次裝機啦～

這次還是用Mac mini囉～大家都愛這小便當盒。

隔離變壓器藏在後面電視架下

那天六點出發，忙到十點半才收工，好累...

那天Kyle在我調DRC參數時玩了我建議的M-DAC直入後級，以M-DAC調整音量，比了幾回，便喊著說，"拋了拋了～"，於是，市面上又多了一隻Audio Research前級擴大機嘉惠有緣人囉～
還不只如此，連那昂貴的喇叭線都出清了，改換便宜的Belden。
進Mac mini DRC + M-DAC，出Yamaha CD player + ARC LS16 Mk2 + MIT Shut gun，這一進一出，還有剩勒...
