沈浸在音樂之中...貓窩工坊DRC: 樂行者之二 -- Andy王(cruelsnake)工作室改造

苦哈哈樂手免費贊助計畫（ http://www.miaofoundry.url.tw/products-and-services/DRC/DAWwithDRC/freeSupport/ ）之一例

Andy在個體戶唱片行掛褡，以一個小房間當工作室，
在上DRC前，當然最好是能做的先做，不能做的再交給DRC，於是我先去看看，提出一些建議。

正面看，左右都是CD架，能做的就是讓喇叭貼架，加上吸音材料，

喇叭旁可清出CD，代之以重吸音材料（主要還是500Hz以上），其他部分就掛布；
右側那塊布是那天去時隨便掛上去實驗用，已經能聽出聲音比較不燥。

背面滿滿的雜物，那些箱子該是很好的中低頻吸收體，紙箱表面也挺會吃高音，因此問題不大，無需動它

天花板是整個空間最大的硬調面，這若有可能還是掛上布吧～

整理之後

前後兩面都是箱子，該能吃掉不少中低頻。

喇叭預計擺這裡

螢幕太高了，該改成斜躺。

綠色是預計用來掛在CD架上的布，黑色是預計墊在喇叭底座空心磚之間的橡膠墊。

喇叭以空心磚墊起，但卻很不穩，可能是底下的灰色地毯太軟了，打算改用硬橡皮墊；

因為是監聽用，可以盡量往前移，減低間接音效應；

盡量貼側面，拉高梳形濾波效應頻率，以便藉由在一次反射點加上泡綿吸收間接音；

擺在底座最前緣，避免底座反射音；

正對著聆聽位置，高頻響應才平直，也能減少一些側牆間接音。

超低音不見得必須擺正中，二側牆不同導致二隻喇叭的低頻不同，因此超低音擺正中實質意義不大；

擺牆角可能反倒比較好，梳形濾波效應小。

螢幕已降低以免擋到直接音；

可以考慮桌移到右側，省下走道空間。

於是照我的建議，桌子移動，喇叭也往前挪到貼桌貼牆，
注意，喇叭正朝向聆聽位置！

空心磚之間原本用黑色的薄橡膠，但晃的挺嚴重，該是因為空心磚不夠平整，二塊無法密接的很好，

改成地毯就好很多，雖然還是會晃，但已是整組五塊一起微微晃，這喇叭只唱到70Hz，因此這問題應該影響不大。

最後的模樣。

(座位上是個體戶唱片行老闆，阿猴）
二側CD架都掛上布以吸收高音，其中還有玄機，

擺了塊5cm厚的泡綿，左側亦然。

天花板也掛上布，挺好看的勒～

超低音塞在左前牆角。
這時的聲音已經完全不吵不噪了，身處其中對話相當輕鬆，只會覺得有微微的中頻段回音，也不會覺得太安靜，吸音太多。

說實話，老有人擔心布料多會吸的太乾，

免緊張啦～很難啦～

那喇叭（未經DRC）唱出來的聲音呢？
聽Andy偏好的Metal可以盡管催音量囉～而且相當清晰，
不過中頻實在不行，虛得很...典型的小瘦長空間的症狀。

來看看測量結果

果然中頻比二頭都低6dB左右，這種尺寸的瘦長空間典型的狀況便是如此。

再來看第一波，高頻相當平直，

中頻左聲道不錯，右聲道受桌面與側面影響，

其實，左聲道側面下面是空的～這先天就比右聲道佔便宜。

低頻第一波也很漂亮！

幾乎拉平到100Hz，很難得，

轉個角度看，很有意思，

50Hz以下拖很長，但以上超級乾淨！

這有幾個因素，其一，主喇叭擺超近，因此音量其實不大，相對之下，間接音量就小；

其二，整個空間太多箱子，吃掉一堆聲音，但還是吃不掉非常低的頻率。

這張還能看出超低音發聲時間遠比主喇叭慢很多，這是因為超低音擺在約2m後方，算來會慢68ms，

擺在角落的目的是減少梳形濾波效應（ http://records2ear.blogspot.tw/2012/05/blog-post_25.html ），

看看振幅頻率響應

綠色圈全都是倍數關係！

效果一如預期。

若是將超低音擺在座位後方的角落，也能收到同樣的效果，而且更能跟上主喇叭時間，

但二者交疊的頻段也會比較不平順。

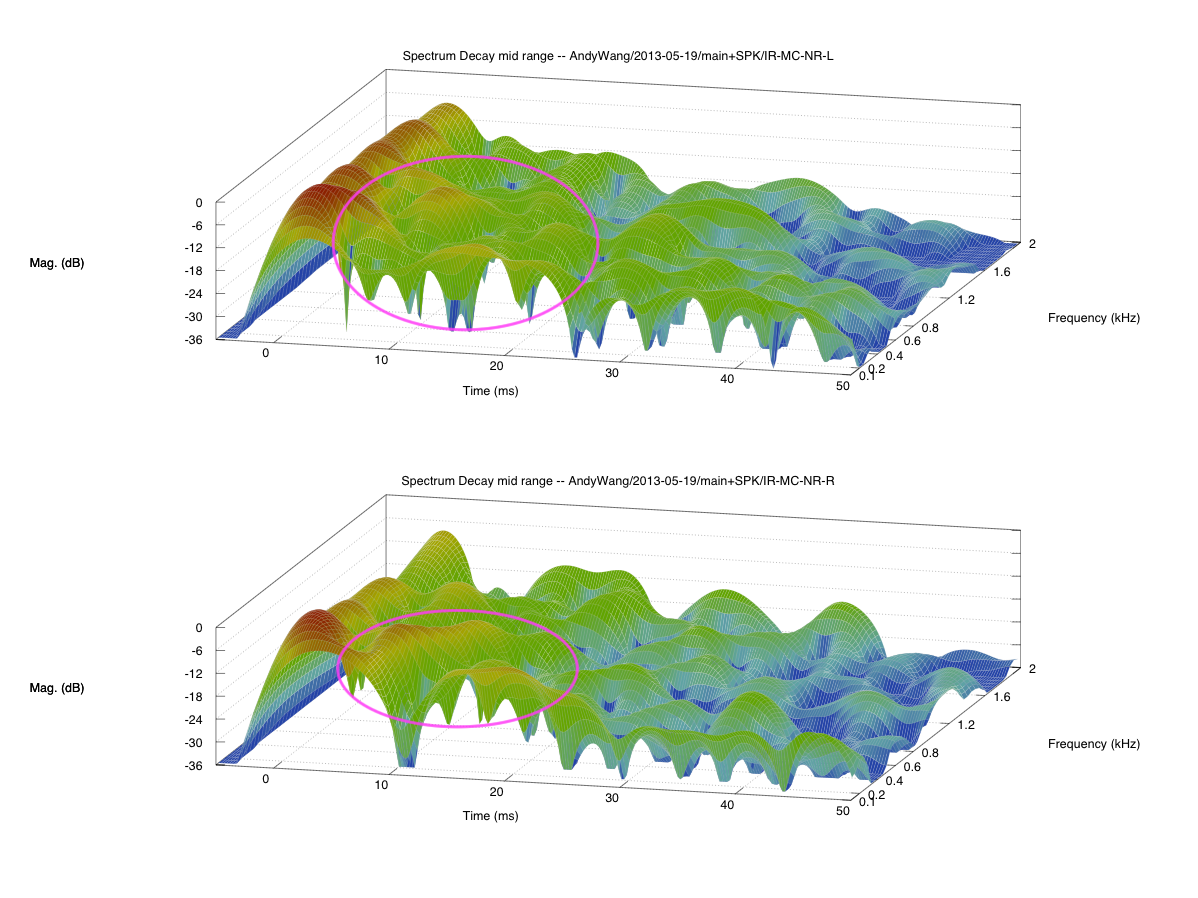

中頻可以看出200~1K的間接音比較高，這源自於左右側牆。

後面殘響衰退的相當快，當然這也是因為空間中物體實在太多。

這部份也是這個系統最明顯（幾乎是唯一）的問題，聽來中頻顯得虛，

振幅頻率響應短時間

與長時間都呈現同樣的結果。

再來調整超低音，
這隻超低音最高只能設定到80Hz，而主喇叭也差不多只能唱到那程度，
超低音音量開到底，還是比主喇叭小些，看來只好倒過來，壓低主喇叭音量，
隨意取12點方向，超低音相位0度，來看看測量結果，左聲道，

右聲道

二聲道的超低音峰值振幅與主喇叭差不多，
影響的頻段都拉到130Hz，很典型的狀況，若能漂亮的砍在55Hz以下最美好，
以我過去的經驗，這再調也很難好多少，超低音上那些轉鈕啊...往往是標示好玩的...

這二張顯示低頻峰值約35Hz，波長9.7m，半波長4.85m，約是這空間的縱長。

若是看瀑布圖，左聲道
