實在記不得這是否發表過...
正式開唱！
二聲道三音路同時一開唱沒半分鐘，老哥高興的站起來，那音場！
終於組裝好的左聲道，搞定後測量發現impulse response與右聲道差一點，算了算，差了1cm左右，一量，果然，中高音驅動器位置不同，微調後就搞定；
此外，注意一點，這中高音位置比另外兩個單體後退的多，這也得藉由延遲修正之（嘿嘿，這是DSP分頻最佔便宜處），原本測量點在單體前方60cm處，得延遲76個sample，
拉到聆聽位置測，改成66個sample才準。
或許Hypex UcD180可用...
這是喇叭前75cm處測得，microphone對準中音與高音之間，這時中音延遲76個sample。
超高音分頻點16KHz，不容易接的漂亮，microphone稍微移動1cm相位就大扭轉囉～
中低音就容易接的漂亮囉～分頻點700Hz，還不錯吧？
開放箱體的低頻能唱到35KHz/-6dB，夠好了吧？
懶得出門找現成的轉接頭，反正手上材料夠，索性自己做，
沒想到，做四條竟然也要花一個半小時...
雙介面，1394與USB，剛接上中高音號角擴大機時，哼...
接條地線在機箱上就搞定囉～
中間那隻First Watt F5也是剛到。
F3燙死啦～才15W，散熱片根本不能留手，稍微一碰就受不了。
那，聲音如何？
讚！還沒調整各音路音量差異時就能確定音質相當純淨，
調整完畢後，唱蔡琴金片子中的神祕女郎，哇勒～這聲音未免太漂亮啦～
之前幾次老哥對聲音好壞都不置可否，這次可就滿意囉～Mytek 8x192的聲音實在不錯～
而這時用的DRC參數還是上回舊的設定勒～
唱民歌蔡琴被遺忘的時光時，可以明確的聽見每個字的回音！
我真的要昭告天下，這絕對是我跑了上百場，唯一一套能做到這程度的系統～
其他系統都只能聽見最後一個音的回音，前面的都聽不見勒...
其他系統都只能聽見最後一個音的回音，前面的都聽不見勒...
還不致於，唱複雜音樂時會亂，
這可能是器材電源，目前後級都吃老哥自製的濾波器，下一步會給每一隻機器一隻獨立的隔離變壓器；
也可能是DRC參數仍舊用舊的，這次喇叭動了些，器材架位置也改變了，不準；那幹嘛不再搞一次DRC？因為老哥說空間各項物品還沒定位，而且月底雙15"超低音也會到，屆時再來囉～
還有一個原因，天限，Altec 288與515畢竟都有相當年紀，諧波失真不低...老哥知道這點，但既已決定用這樣的組合，就不在意囉～
Mytek 8x192確實不錯，再來就看上隔離變壓器後，唱複雜音樂行不行囉～
挑對音樂的話，老古董也能唱得相當好。
安裝完成囉～架子後面左側那隻就是啦～
右邊是老哥自己做的電源濾波。
再來，測試Mytek 8x192跑Firewire vs USB，
我實在聽不出差異來...
但USB可以加上UF1！這就大幅勝過Firewire囉～老哥說那隻UF1就留下吧！沒有UF1聽不下去，但這隻晚上得拿去Joe家測試勒～
原本打算用雙15"款，但台灣沒貨...這隻單15"也很沈重囉～
再來的問題會是，分頻怎麼調整？
主喇叭三音路我的調整法是在喇叭前方測量，以壓低空間效應的影響，
但超低音負責的40Hz以下頻段根本不可能避開空間效應，而且也不是擺在主喇叭下方，距離遠，似乎該是改成在聆聽位置測量；
再來是，分頻該用超低音本身的轉鈕調整，還是DSP設定？
以過去經驗，那些轉鈕通常都很不準，還是設定成跳過背板分頻，由DSP分頻，
Rythmik的超低音向來有個LFE輸入可以這麼用。
DSP分頻設定好響應曲線後，實際上套上系統，結果當然不會那麼漂亮，縱使喇叭完美，空間也會打亂結果，加上主喇叭與超低音又有時間差，相位一定會偏移，導致二者總和不平順，
似乎得要考慮微調超低音上的相位...
三隻擴大機、二隻超低音、DAC、藍光機...
順便提一下，Marinco的C15母插也是不太好組裝，設計有點呆...
補張Mytek 8x192 + UF1的照片
當然還得加上DRC校正，最後那聲音啊～說實話，得用恐怖、驚異這種詞形容！
大家知道我跑了上百同好家，願意稱讚的不多，要說很好的，那真的屈指可數，
老哥這套系統最後的結果隨便聽啥都是嚇一跳那種等級！不管是熟悉的，不熟悉的音樂，
我們兩人真是邊聽邊掉下巴！
真的沒想到CD原本記錄的細節有那麼多！
上回套舊DRC參數有點亂這毛病換成新參數後消失殆盡，還好，之前那毛病不是出在老單體。
完美？還沒，還沒，
目前數位衰減約18dB，相當高，聲音會有些刺刺吵吵（就是那種所謂的數位聲啦～），
再來得加上ATT1四音路版，改成類比衰減就能避開這問題，
還有個地方可以搞，gain最高的Arbiter PW-150該可以壓低gain 12dB，來問問李老闆怎麼改...
不過，我敢說，目前這聲音隨便誰去都會掉下巴啦～
上DRC前，測量發現右聲道的impulse response怪怪...
這是左右比較
這位置差可是會影響頻率響應喔～
再來看超低音調整，
超低音擺牆角，以減少三個牆面造成的梳形濾波，輸入為LFE，也就是DSP分頻，跳過背板轉鈕，音量調正中，後續再由DSP分頻處調整，分頻設定為50Hz，12階，反相，壓低對主喇叭的影響，藍：分頻曲線，
最後超低音量略調高些，讓40Hz以下直接音振幅較高，以免DRC補太多影響數位解析度，左右聲道：

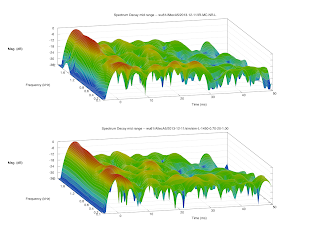

這張順便看老哥這空間特性，50Hz以上消散的速度極快！
50Hz以下還是不行，可見得要以被動式空間處理搞定全頻段可行性太低了...
全頻段：
再來當然是加上DRC，校正前後
第一波都修正的不錯，
極低頻的尾巴也砍掉了。
回頭談聲音，
這系統最令人驚異處在細節，非常誇張的細節，殘響就那麼由發聲點擴散出去，簡直像看見音波在空間中迴盪那般，這想必是因為採用DSP分頻，無需經過被動式分頻那些體積龐大、特性不理想的RLC電路，這還是採用數位衰減的聲音，等ATT1上場後豈不更嚇人...
另一項驚人處在音場，極深遠，喇叭又擺的寬，幾乎像是現場舞台感了，老哥這空間本就音場極好，加上直達20Hz的超低音果真瞬間放大音場，不只深度，連側面舞台緣反射也明顯出現了，印象中，沒有任何一套系統的音場比這系統更宏大，就算是實體感驚人的桃園Nola GR V系統也遠遠不及；
缺點呢？
首先當然是數位衰減損失的細節與造成的吵刺感，那天唱到最大聲也還衰減了18dB，也就是剩下1/8振幅，損失3個bits，待ATT1上場驗證這點；
再來是能量感不是很足，音量大似乎有點亂，這或許是數位衰減的關係，也或許是最前面那隻Topaz 5KVA隔離變壓器限制住後面的隔離變壓器，有空再驗證之。
箱體設計
簡單的拉高ATT1，讓側面輸出入為四組垂直排列，對應於由低至高四音路，以免插錯位置。
此外，結構強度也會比較好些。
效果果然不錯，數位衰減造成的吵雜感就消失了～
弦樂滑順哪～音量轉小仍舊相當清晰柔順。
下一步就是做箱子囉...
又，四片板子其中兩片用上了pre-atteunation這級，搭配後面gain較高的後級擴大機，這讓DAC的輸出能盡量拉高（約-3dB），訊號解析度高，S/N比也拉高。
測量中
呃...可怕...
其實還有一個尾巴沒收，Arbiter PW-150送去降低gain還沒回來，暫時用另一隻頂替。
若真要搞嘛，還有件事可以做，
改善DAC的電源，Mytek 8x192的電源雖然比絕大多數專業DAC都好，但仍有相當空間可改善，打算拉出變壓器，這部份空間全改成濾波電容，
那天老哥說這個案子我該花了上百小時，算來應該有，
單是有記錄的測量就超過八次，實際上跑老哥家的次數該有十二次以上，
每次去大概都是下午一點多到，晚上十點左右走，
耗費的時間還真是不少啊...
整體分析起來，單是挑單體、號角、設計箱體就耗掉半年，七月下旬底定，
但DAC卻等到11月才到，終於開唱，
又過了一個月補上超低音，
再過一個月補上ATT1-4，
整整一年。
