Mytek 8x192改機

Mytek這隻的聲音相當不錯，拆開來研究研究...

其中，最強的是...ADC！

每路都獨立穩壓！電容一大堆～值得期待喔...
哪天來去廖老哥家錄音吧～

DAC部分電源也相當不錯，只是沒有ADC那麼瘋狂，

DAC IC是AD1955，電流輸出，I/V轉換以後面的OP處理，

那些VR可以調整各路個別振幅，廖老哥這系統其實可以用這裡調整各路gain差異，但VR這種東西不會很準很穩，因此還是用ATT1-4裡的pre atteuation級。

再來，ADC/DAC的重點，clock，
遺憾...各一顆小電容加上一顆大電容而已，沒有獨立穩壓，唉...可惜...
這裡該可以動些手腳補強...

喔，還有，那紅黑電線接到旁邊一個小風扇！天啊！超級雜訊源就在最需要乾淨的電路旁！

變壓器！不是switching power supply，而且還不小！
但...電容似乎太少了...六組穩壓旁都沒電容...怪怪...
似乎可以由這裡動手腳...變壓器拉出去，這部份全拿來擺電容，應該會有相當效果喔...

這是後面有組獨立的雙聲道XLR輸出的音量控制，狼牙棒勒～
用的是SMD型的圓筒電阻。

輸出線竟然是排線...

看了看，這裡應該有機會改喔...DB25改成八條Canare，大概塞得下...只是要找個方式固定...

 clock輸出也是排線拆來用...這...

右邊那些relay用來切換耳機訊號源，這隻很有趣，8聲道可以混音送到耳機去。

看DAC細部，三組電源都是大小電容並聯，很正規的手法，只可惜最大用到120uF而已...若能上個1000uF那低頻更美好啊...
DAC之後二組OP，OP的型號都磨掉了...
第一組OP做I/V轉換，第二組放大兼buffer。
OP的電源就沒補強了...遺憾...

後面那排大電容後面，其實是5V穩壓，給DAC IC用的，每聲道一顆！真好真好...
只是，幹嘛擺這麼遠啊...照說該擺在IC旁才對啊...

+/-15V穩壓組只用了幾顆小電容，嗯...
打算這邊補強...

零件到...

順便，我很不喜歡頂板開孔的機器...台灣這環境啊...沒幾年就很慘了...

殘殘，擺張大散熱片蓋滿！

變壓器先抓出來...

今天去Johnson的Studio Dizzy，聊到他的器材全都大改啊...
果然...

這片板用來擺整流子與濾波電容，

原本的對照預計用的，大概是五倍吧...
layout永遠最耗時，用軟體畫電路板還比較容易，這種穿洞洞板排位置的事，常常都發現沒有undo可以按...

累死了...

 終於完工，開唱～

多了三個接頭...
補穩壓輸出後的電容，照說該盡量用短cable，但用這洞洞板孔距100mil，接頭得用其倍數，Molex KK接點實在太細，只好用這個...

原先的交流電插座換成個XLR 7pin，買不到8pin，遺憾...

左邊原本是個115/230V切換，留個洞很難看...換成個接線端鎖地線，

右邊的洞用銅箔補起來。

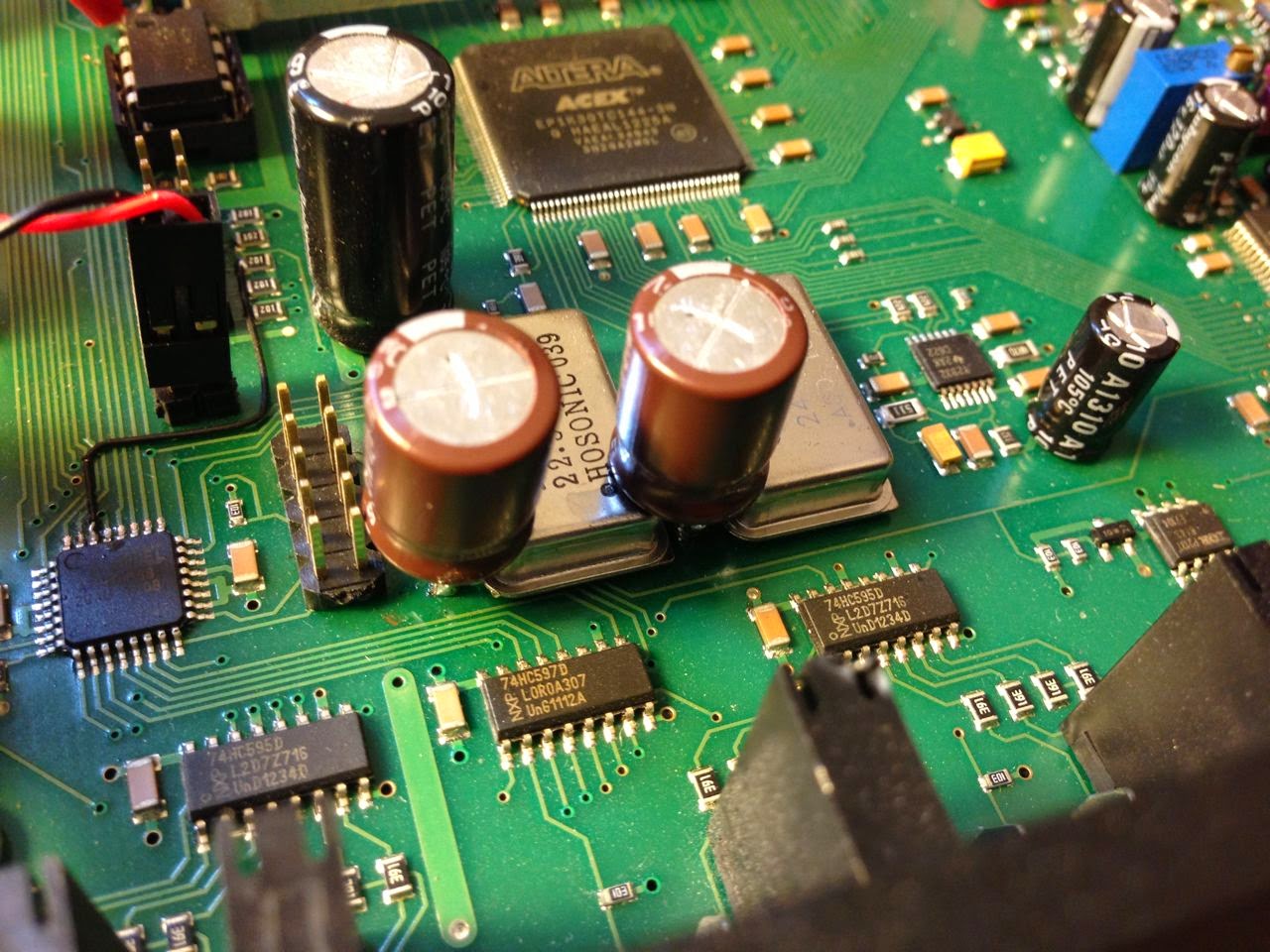

石英震盪子旁也補個電容，不敢改太重，怕不牢靠。

蓋上頂板，再鎖上散熱片，完工，開唱～

聲音如何？

不錯哪...電源好，聲音就穩的多。
