Velodyne Digital Drive 12超低音與擺放方向測試

這隻製作的很細緻，

哇勒～與一般超低音完全不同...沒有音量/相位/分頻點轉鈕，

竟然有video介面，顯然得看電視，只是...我沒有電視啊...

還少了個東西，遙控器...廖老哥大概還擺在美國...

左下方還有個mic輸入，這隻能自動EQ喔～

那，mic勒？大概也在美國...

先看單體，夠特別吧？
那彈波與振膜幾乎一樣大！可見得是長衝程設計。
中央框架很大，該是為了散熱。

四條線進去，喇叭、遙控器、燈、還有？
或許是個sensor，固定在單體邊緣上。

左側是數位板的電源，右側中間是類比板的電源，1000uF/200V * 6，還不錯～
200V？沒錯，大功率喔～

金屬盒裡是？

中間是個線圈，難道是D類？

沒錯！1250W！

注意電路板之間有一層，那是一片金屬板包著絕緣板，該是為了隔離電感的大電場。

前一張最前面那棵電感下也補了一小片。

這板上用了四顆小電感，該是為了濾除低頻雜訊，
一般擴大機不用這個，怕慢，超低音沒這問題，反倒要針對低頻雜訊處理。

注意插座表面都黑黑的，灌上樹脂，該是怕超低音長時間振動影響接點牢固。

一般人沒有mic架，還是得附一個...

再來，怎麼擺？
先往牆角一塞，我這裡能塞的就是喇叭前，

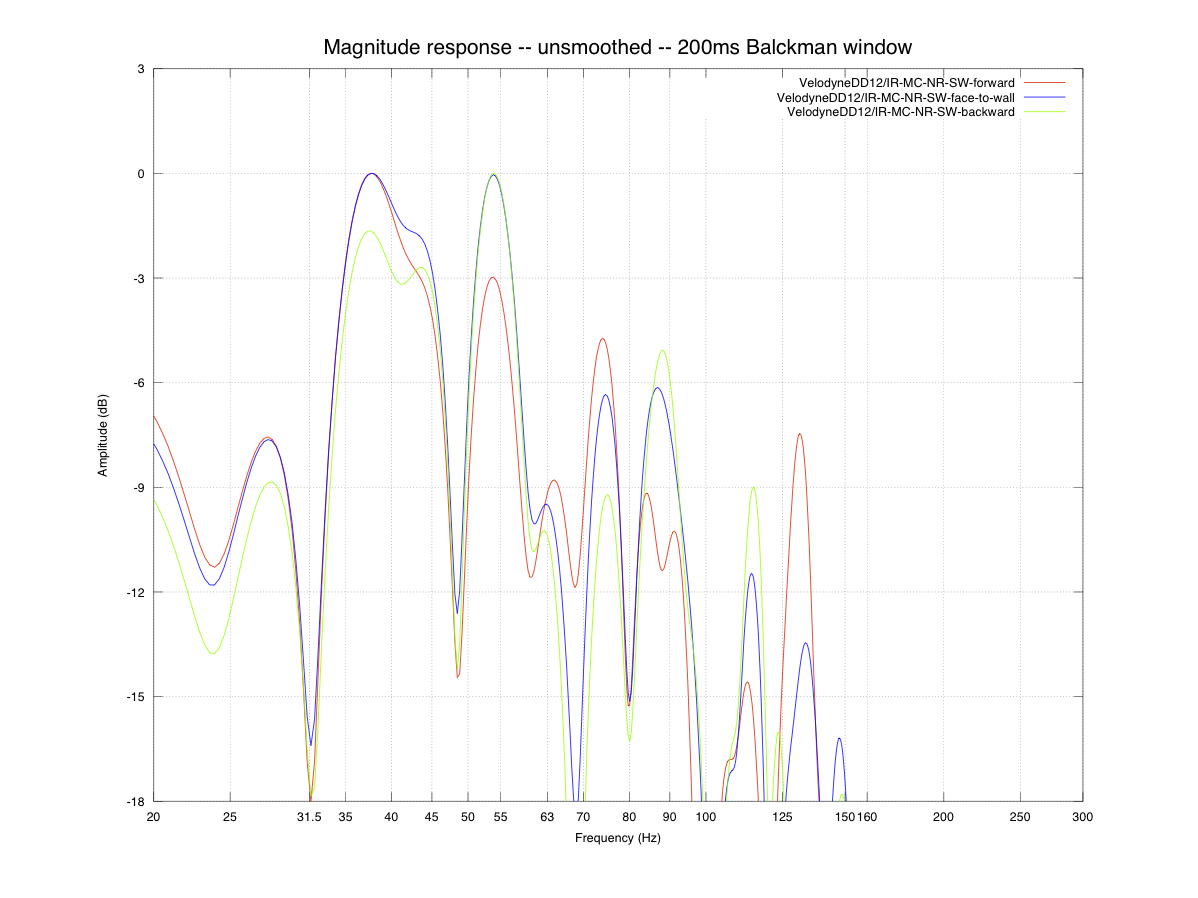

聆聽位置測量

老樣子，梳形濾波效應。

來個對照組，朝牆離10cm（藍），

嘿，可以看得出來，整體往低頻扭了～較低的頻率增強，較高的減弱，

怎麼回事呢？朝牆聲音擠壓出來難道不會扭曲？

我們可以看看圖上右側那125Hz，這波長2.7m，夠長吧？

這超低音不過50cm左右尺寸，不管怎麼擺，音波打到地板一定就扭曲了，有差嗎？

朝牆音波照樣會繞射出來，沒啥影響啦～

那，這二種擺法的差異在？

老樣子，離牆距離，梳形濾波效應就是這麼一回事。

那，為何朝牆較低頻會增加呢？

這主要差在主喇叭背牆距離，離越近，直接音與間接音相位差越小，振幅疊加的越大。

再來，朝後（綠），

大體上類似。
顯然影響比較大的是較高頻段，較低頻段幾乎沒啥變動，這當然是因為頻率越低，波長越大，喇叭單體動那麼一點距離，根本無關痛癢；
此外，凹凸的頻率都是那些，也是類似原因。

那，這個故事告訴我們啥呢？
一如之前跑simulation的結果（ http://records2ear.blogspot.tw/2012/05/blog-post_25.html ），超低音最好塞牆角，減少梳形濾波效應，振幅也最強，省功率。

哈哈，Velodyne也這麼說，塞牆角最好啦～

EQ部分觀點也與我相同，只能砍，不能補，補不動啦～
當然啦，我用DRC，不用EQ。

終於搞出畫面來...

 這個似乎是mic自動掃頻測空間響應用，我當然不用這個，用DRC跑就好；

有六組參數可用，第五組隨你調。


出廠設定音量30，
我這裡搭SCM7與MG12這二對靈敏度超低的喇叭音量得壓低到6，
嘿，我系統可沒經過前級放大勒，送到超低音的振幅比一般低了10倍，竟然只要這麼低音量，
那，一般人的系統不就要壓到0？
出廠設定30是幹嘛用？轟到你爽？
