當然啦，在這數位時代，控制擴大機已無需再放大，就純控制就夠；
控制啥？
選擇音源、音量，就如之前討論 http://www.miaofoundry.url.tw/phpbb/viewtopic.php?f=4&t=4635&start=0
那，搞這個幹嘛？
補個洞，補五萬～十萬這級擴大機的洞。
Amp180 + ATT1超過這級，眼前還沒找到合適的，似乎不自己做也沒辦法，先來研究研究...
s勒？
這隻不會搞的像Amp180內部雙mono那麼瘋狂，只會有一組電源；
放大模組還是用UcD180HG with HxR，但也不會累的要死還改一堆電源；訊號選擇怎麼做呢？
最簡單的當然是用傳統的轉鈕開關，這我不熟，得找料；
便宜的就用單聯，只切訊號，地線全都接通；
要好，就得找雙聯，同時切訊號與地，缺點是切換時會爆音；
甚至三聯，平衡訊號也能用。
另一招是用relay，甚至用SSR，這成本都會高不少，但零件穩定好買；
relay的品質會是問題，SSR牢靠的多，但貴非常多，電路也囉嗦些。
音量呢？
簡單手法還是用可變電阻，便宜，大家都習慣；
要囉嗦，用音量控制IC，貴很多，也得另外加一堆電路，算了...
找了半天零件，還是碰到之前搞ATT1的原因，音量調整VR只有二聯式...
看來還是只能做RCA輸入而已，犧牲UcD180的平衡輸入；
既然如此，訊號選擇也用轉鈕囉，簡單，其實不便宜，左右聲道加上地線，三聯的價格都不低...
看來大體規格確定了，
二個放大模組、二個直流輸出保護、一組整流濾波電路、一個變壓器、雙聯式音量調整VR、多段訊號選擇、RCA端子輸入、Speakon端子輸出、AC 110V電源輸入。
指示燈，DC電源ready（紅）、放大電路ready（綠）x2。
若是搭劇院擴大機呢？
這會需要跳過音量控制，就是音量放到最大，
簡單作法是手動音量轉到最大，另一作法是加個開關切換，
那個好？
加開關切換這招，若是不小心碰到，那...嚇死人了...
手動轉似乎比較好...
學到一招，某組輸入專用為bypass，這就不怕搞錯了。
價格大概六萬吧，差不多落在預計範圍中。
箱體設計的差不多了，可以直接改成mono版的Amp180。
又想試試輸出入線能不能改成在二側，擺在背面實在非常難接線...
搞了幾小時，要這麼改當然可以，但以目前模組的接線位置，加上19"面寬限制，
還是背面接線雜訊會比較低...
背板
左側那是...SpeakON！
一堆線走來走去...模組式組裝就會如此...
右邊500VA變壓器，中間整流濾波，這部份是Amp180的一半，
雖然只有一半，總ripple current可是高達60A以上，要供應二組UcD180HG with HxR 180W擴大機模組還是有四倍以上餘裕啦～
這部份另一個方式是加上塊電路板，以relay切換，
但relay對聲音的影響實在太大，不喜歡...
若用solid state relay，那貴啦...而且得另加電源...麻煩...
目前直接用開關，反倒簡單，接點最少。
這些線都是屏蔽線，但訊號回流並不走屏蔽上，而是另外拉二條分別給左右聲道輸入，單點接地到整流濾波板，UcD180HG with HxR模組也是如此。

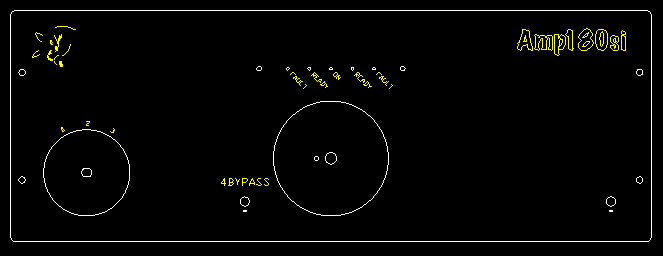

這次內面板試做白色，看來如何？
字樣雕刻還是有些燒焦，得試試能不能以溶劑洗掉。
左側訊源選擇，三選一，
旁邊那個小開關選第四個，這第四個會跳過音量衰減，直接進放大模組，給劇院擴大機用。
下回打算弄個酒紅來玩玩...
四組輸入，中間是SpeakON喇叭線輸出，最左邊是電源與額外接地。
不要SpeakON？那請買別家的囉～
做這隻，就是為了非音響迷，給認真聽音樂要求聲音，不玩器材的人。
這也表示，買這隻，附喇叭線，Canare 4S8；
若要貓窩的SPK1300也可以，但3m NT$14,000，搭Amp180si不對吧？
SpeakON這接頭可以通過40A！傳統喇叭端子有這種數字嗎？
而且，那個牢靠？當然是SpeakON囉～
事實上，用SpeakON成本反倒是傳統喇叭端子好幾倍勒～
那，幹嘛用？方便，對上位置一轉就鎖住，傳統喇叭端子實在很麻煩...
精算結果NT$70,000（之前數字漏算二個模組！），之前有幾位已經先報NT$60,000，就算貓窩慣例新機種前幾位early bird優惠，後續請別拿這個價錢來砍，
貓窩向來不二價，除非一次買十隻～
重量：約20Kg。
