你也是用電腦接上音響聽音樂吧？很方便，啥都能聽，但，電腦並不是為音響而生，功能超強，CPU很快，價格超低，卻也同時會產生很強的各式各樣雜訊，包含電源與電磁波；甚至可以反過來說，電腦之所以這麼便宜，就是因為雜訊很大仍舊能運作無誤哪，這就是數位的優點。只是，人耳這超敏感的器官就是聽得出來那些雜訊⋯關於這部份細節，看之前這影片 USB到底是那邊不對勁？
有雜訊，就阻絕之囉～在電腦與DAC之間的USB線上串上貓窩UI2，隔空傳遞USB數位訊號，但隔離USB上的+5V與地線，電腦的雜訊就不會透過地線干擾DAC的表現
這電腦雜訊到底有多大呢？前幾年測量過，某些狀況下，甚至高達1.6V，USB電源不過5V而已，可見得這雜訊之大。
再來談談規格，UI2能傳遞USB 2.0 high speed訊號，也就是480Mbps；縱使多聲道ADC+DAC也能使用。數位音樂資料的取樣頻率也能到192KHz以上。
再來看，輸出入PC側：USB-type B輸入，也就是一般DAC的插座，
DAC側：USB-type A輸出，也就是一般電腦的插座，所以，必須使用二條一般DAC用USB線，建議用透明皮的線，可以清楚見到屏蔽網，無法偷料，，注意，盡量別使用所謂"音響專用USB線"，貓窩的產品都是如此
前後兩條線的總長度必須小於5.5公尺。
電源是+5V，以USB-type C插頭輸入，用這種頭是因為強度比較好，耐用，那些mini B, micro B實在是開玩笑等級，稍微歪一點就損壞⋯貓窩會附上type A轉type C線，建議接上俗稱的行動電源，也就是以電池供電，別用插在交流電源的小充電器，以避免交流電網的雜訊，貓窩的隔離變壓器就是在應付這種雜訊，總不希望用了UI2還要另外加個隔離變壓器給電源吧？
電源開關在正面，UI2 standby時耗電約0.1A，工作時約0.17A，隨便一隻行動電源都能撐幾十小時沒問題。
其實實際上只需要耗掉0.07A，但這麼低的耗電量行動電源會自動關機，只好加個假負載多吃一些。
也因為吃行動電源，能供應的電流大，接那些吃USB線上5V電源的DAC也能正常工作，可別以為便宜貨才吃線上電源，很多高價的也是如此喔⋯明明都要另外插交流電勒⋯因為，是用現成的便宜USB介面模組啊⋯這種狀況下，這電源好壞就有大影響，因此，UI2內部有一串電容0.1, 1, 10, 100, 1200uF並聯盡量濾除電源雜訊，這種狀況下接DAC的USB線愈短愈好，電源雜訊會比較低。
而且行動電源的輸出品質也會影響成果，不過呢，應該都遠比沒用UI2直接接電腦好很多啦～若是一般不吃線上電源的DAC，行動電源的影響就很小，隨便挑一隻都好。

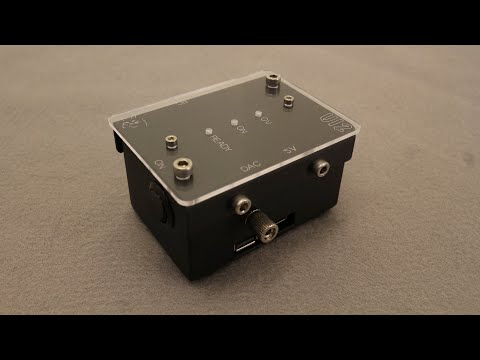

頂板的指示燈嘛，OV紅燈，意思是Over Voltage，輸入電源電壓過高，這時電路不會啟動，這是怕有人接到USB-C的電源供應器去，某些沒照規範的可能會輸出20V甚至48V電壓。
ON橘燈：5V電源插上，開關也按下，就會亮。
READY綠燈：電源已經準備好，而且電腦側的USB線也已經供電。
盒子是用2mm厚的鋼板製作，不輕哪⋯而且成本不低⋯佔總成本一半！裡面當然還是一堆接地要處理，非常麻煩⋯
再來談談UI2、UI1、UF1系列差別，
UI1、UI2是隔離，UF1系列是濾波，濾波能壓低的頻段有限，因此不如UI1、UI2這般隔離全頻段效果好。
UI1只能跑USB2.0 full speed 12Mbps，因此有些必須要跑480Mbps的DAC接上去不會動，取樣頻率最高也只到96KHz，
UI2則可以跑high speed 480Mbps，就不會因此有DAC不相容，取樣頻率也可高於192KHz，
UF1系列也是，
UF1系列不吃電，也不能供電給DAC，
UI1吃三號電池電源，若是接吃USB線上電的DAC很快就沒電了，於是一堆人找我吵著改換鉛酸電池、鎳氫電池、鋰電池，好煩啊⋯所以呢，
UI2就改成吃行動電源，這就能撐很久囉～也能供電給DAC。
也就是說，UI2規格與能力最好。
那，最重要的，UI2的效果如何？貓窩的隔離、濾波類產品效果都類似，壓低雜訊後，聲音的細節自然就浮現，因此會是全面性改善，典型的就是人耳最敏感的高頻，不再毛躁，細緻、通透、飄逸、層次分明，音場清晰明確⋯看看試過的幾位的感想吧，
"加了聲音更圓潤"
"我 我老婆 與 大兒子 ，我們都有聽出明顯差異。 都覺得 接上 UI2 ， 似乎把隔著那一層 紗 拿掉了"
"測試了男女人聲，跟John William 的Superman 交響樂
1.用了之後原本聲線邊緣的輕微毛躁感消失了，泛音變的豐富，細節也變多
2.交響樂層次感更好，尤其樂器定位更明顯
UI2 接PC的泛音真的很豐富，空間包圍感很好"
