Studio Seismic

這是知耳氏Florian的新空間案，搞了非常久，還未收尾，不便公開...
來看看成果，喇叭是K&H O 300D，能唱到40Hz，

中頻這張竟然能見到底，該是我測到的唯一啊...

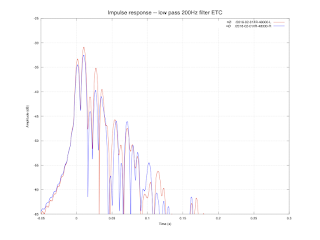

低頻超乾淨！0.3秒就掉到-48dB以下！ 嚇人啊～

重點是，牆面只用掉15cm厚而已勒～

這才叫做專業啊～

看不懂？改看振幅頻率響應

低頻只比高頻多9dB，一般都爆破18dB哪...
喔，這喇叭如同多數studio monitor各頻段可調，這設定是全都拉平。

細部看來凹與凸該是同一組諧波，推測該是左右側牆；

凹、凸都非常窄頻段，而且沒有連續寬頻段凹凸，這就是專業啊～

順便看看中頻



中頻這凹凹凸凸的原因在於桌面、螢幕、地板、椅背就擺在喇叭與人之間，距離太近，反射太強了。

怎麼沒人做那種鏤空桌給studio用呢？例如說用厚沖孔鐵網當桌面。

左聲道極高頻得看impulse response，

左聲道0.8ms左右那根可能是螢幕反射，這還要認真抓看看是哪個反射面。
主要的強反射都在3ms以內，行程差90cm內，就是桌面那些機私。



中低頻消散的超級快...

 順便看看喇叭特性



極高頻16KHz以上開始掉，要唱大聲就很難兼顧這點哪...



以上二張可以看出中、高音單體分頻相位差（時間差），中頻比較慢（其實是高頻超前），這會讓聲音顯得有點吵吵刺刺。

看看相位圖

 分頻點約2.5KHz，



250Hz左右又分一次。



中頻這亂七八糟可不是喇叭差，而是周遭反射物太多了，

人耳對中頻對敏感，這也是語音頻段，這會讓聲音顯得不純淨，

怪的是，音樂人幾乎都用這種方式工作，嗯...

我會建議螢幕壓低，能退到喇叭面板後最好，桌面盡量鋪上厚重吸音布料，vicnest那邊實驗過效果明顯。



低頻這凹凸則是整個房間六面造成，170Hz最高，120Hz大凹，使用者得自行腦補，可別調整過頭...
再看看掃頻錄音檔的頻譜

低頻段有高次諧波，不知與腳架站不穩有無關係，隨便一碰喇叭就晃啊晃...唉...還真的沒看過那個音樂人的喇叭站的穩的...別買那些看起來漂亮的腳架啦～根本就不穩...

中頻段的二次諧波失真相當低，三次略高些，
高頻段則是二次諧波比較多，整體而言都相當漂亮。

最後來看DRC校正前後，左聲道，

這喇叭雖能唱到40Hz，但正巧位置導致40Hz落在節點上，這次測試只是為了展現DRC能力，就沒花時間去搞定這部分，DRC校正只做到55Hz。



相位











最後成果聽來如何？
解析力驚人！
那對喇叭內部是DSP分頻，唱民歌蔡琴"被遺忘的時光"每個音都有明確的回音！

https://www.facebook.com/cheng.chou.16/media_set?set=a.10153131258068127.1073741869.706863126&type=3

另一套能呈現這般精確細節的也是DSP分頻，台中廖老哥的
Alec A5 http://www.miaofoundry.url.tw/phpbb/viewtopic.php?f=4&t=3373&start=0
