DEQX HDP Express

這隻嘛...是由台中廖老哥那裏抓來的，
當初老哥說要搞電子分音伺候他心目中的極品，Altec A5，
我就說，搞那些電子分音，還不如搞DSP分頻容易也精準些，老哥就真的買了！
但，卻沒想到，他不擅長摸電腦，何況一大堆英文...
這一拖二年...嗯...只好抓回來玩玩...


這隻的功能在面板上就寫明了，speaker/room calibration processor，
speaker部分是指修正振幅、相位、時間差，作法也是用impulse response，這部份應用請看Brachy發表的一長串。
room呢，類似DRC，不過很怪的是...這隻不分左右聲道，只能套用一組修正參數...詭異...
或許是因為DSP計算能力有限吧...

最右側是三組輸出，也就是可以弄成三音路喇叭分頻；
輸入有類比與數位，但，那個USB可不是用來輸入音樂用的，而是設定用；
哇勒...這下不妙...類比輸入還得經過ADC，S/PDIF與AES/EBU都會引入jitter，嗯...這隻的瓶頸該在此處...

箱內，左邊典型的switching power supply，

DSP果然是SHARC，這片板子似乎是買現成的...

電源就這樣...很陽春...可以動就好那種程度...

左邊那二棵大電容便是主要的放大電路電源濾波，

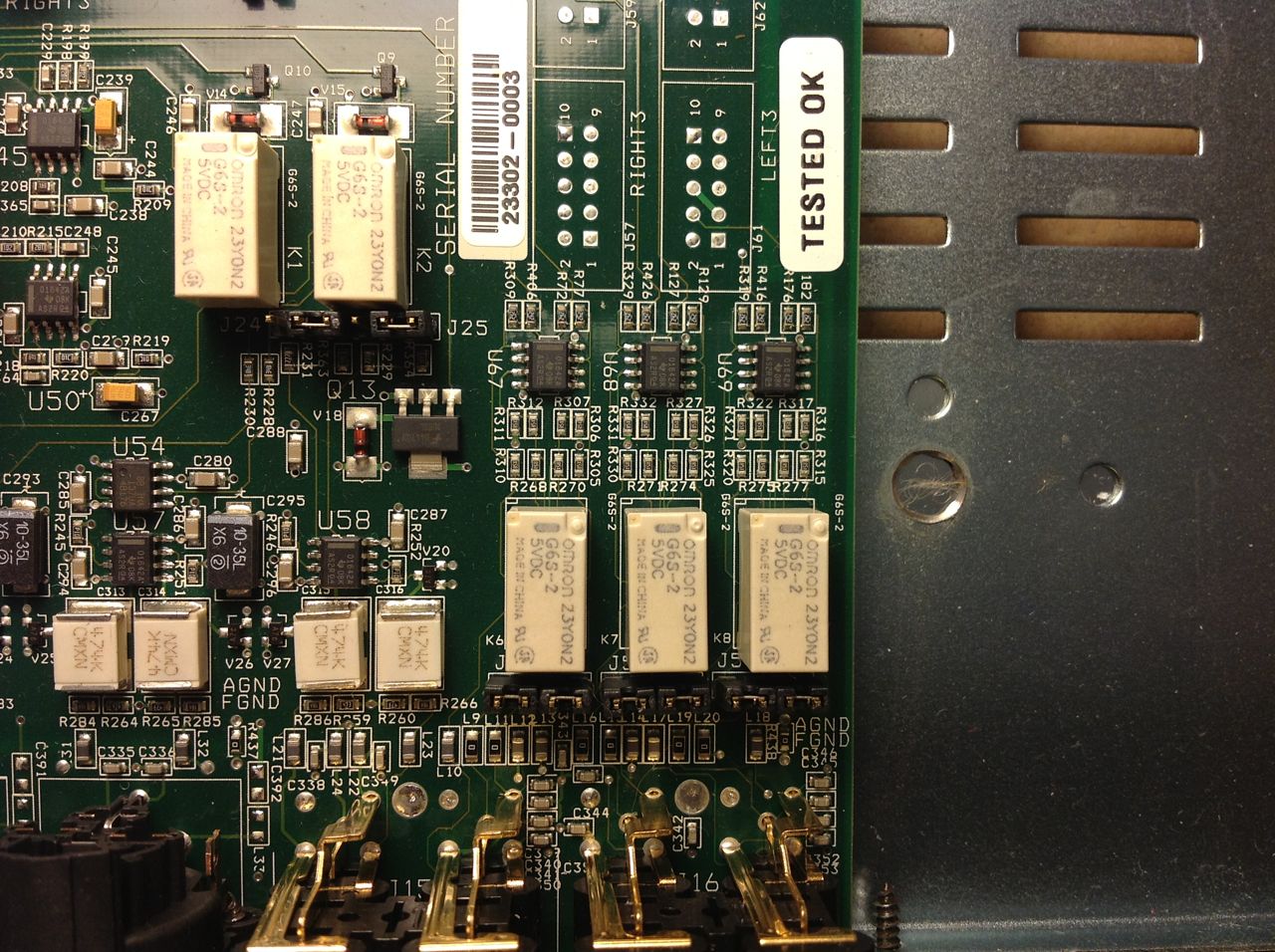

右邊是六聲道輸出電路，電源也很普通...電腦等級的...

輸出端老樣子，用OP...

輸入電路，也是OP...

數位輸入電路長這樣。

嗯...這樣的機器呢，拿來做數位處理尚可，要用其類比輸入/輸出，那未免...

這當然是苛求，畢竟才US$一千多，便宜啊～根本就是電腦級的價格，當然內部也是電腦級的，沒啥好嫌的...

好吧，若是要拿這隻來當HiFi級的DSP分頻呢？
這...首先類比輸出不行，這得大改，類比輸入當然也不行，
但若是用S/PDIF，那必然又引入jitter，這也不通，實在是不知道怎麼用好...

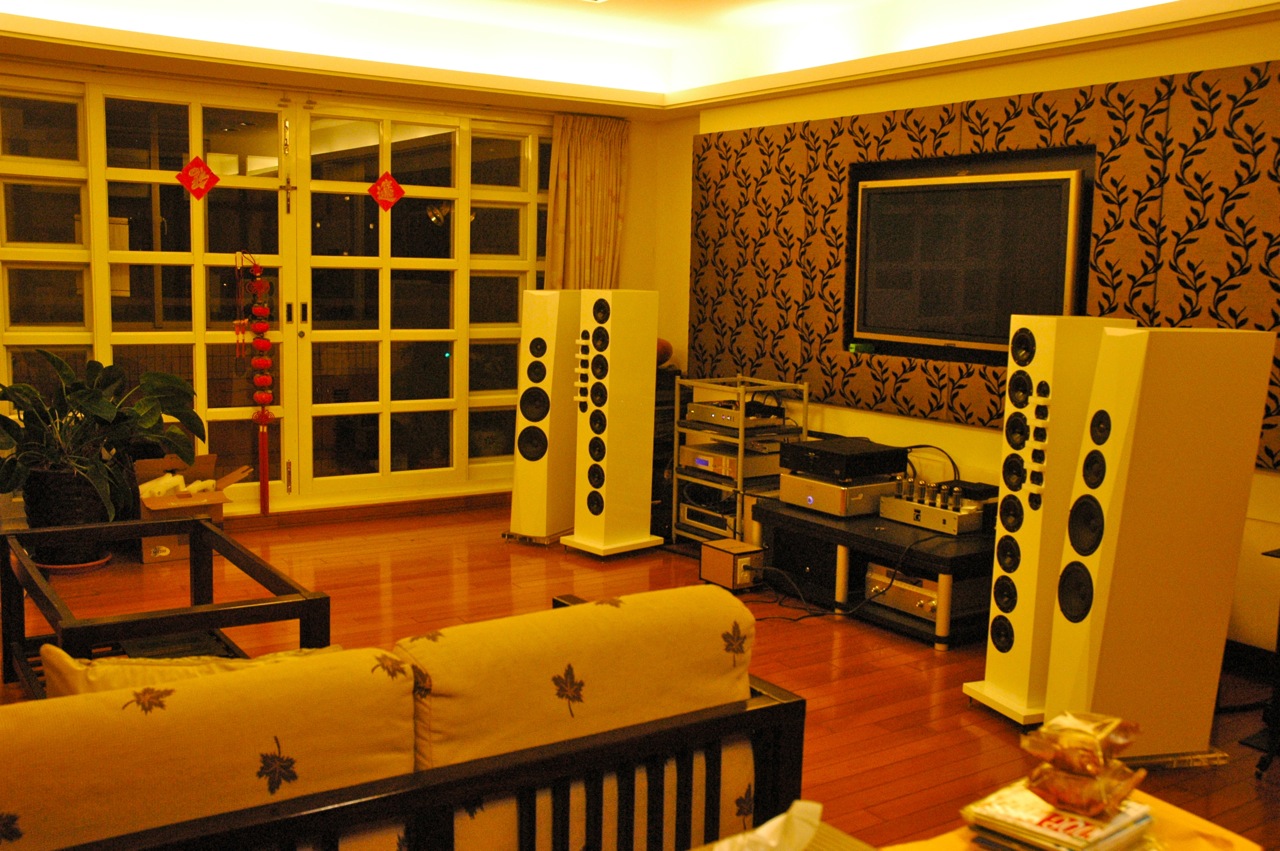

雖說如此，但Brachy（http://records2ear.blogspot.tw/2012/06/brachy.html）也是用這隻搞定他那四件式喇叭，

不過Brachy拿掉那不太妙的switching power supply，換成linear

發出的聲音讓我覺得相當細緻，這...
或許隱含著，被動式分頻電路那些大功率元件的不理想之處的危害，不見得比DEQX這隻那糟糕的電源來的少喔...
